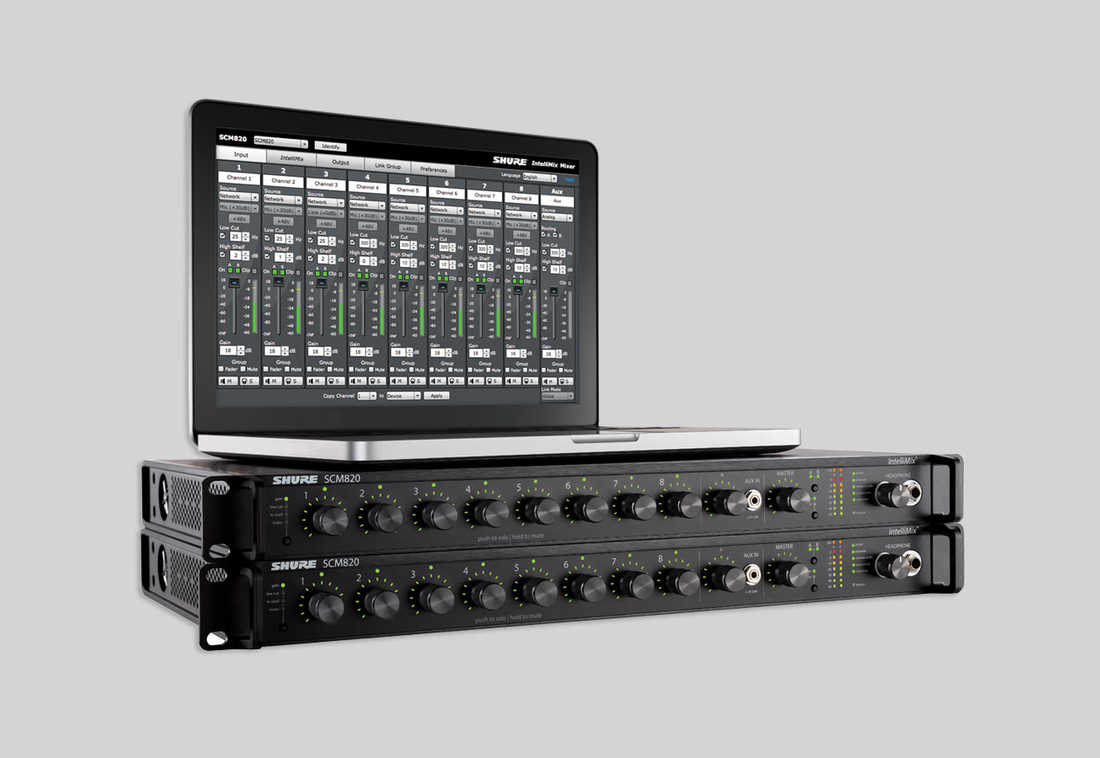

舒爾SCM820是一款8通道數字自動混音器，專門為演講應用而設計，可應用于專業擴聲、廣播和錄音等領域。采用專有的IntelliMix?技術，可在需要多路話筒同時工作的應用中大幅提升音頻質量。多種I/O配置和聯網選項，可確保設備之間的模擬和數字接口的連接性。
功能
數字反饋抑制 (固件版本可通過 Shure Update Utility 升級)
獲得專利的雙通道舒爾 DFR（數字反饋抑制）
可分配至輸入通道和混音輸出
自動反饋檢測和濾波器設置
每個通道高達 16 個濾波器
帶寬 25 Hz 至 20 KHz
每個濾波器高達 18 dB 的增益抑制
可選的低/高濾波器帶寬 （1/40 或 1/70 倍頻程）
凍結功能將鎖住現有濾波器的深度和頻率，防止不必要的自動變化
自動清除功能，在重啟或超時后將濾波器設置返回至預定義狀態，以備下次活動使用
保存當前設置以備后用，或載入先前設置
IntelliMix?技術
通過動態通道選通和衰減，提供無縫自動混音并減少背景噪聲。
NAT（噪聲自適應閾值）功能 － 可持續調節激活閾值來配合開啟通道。
多路話筒開啟增益衰減 (NOMA) 功能 － 在開啟的話筒數量發生改變時, 根據開啟數量而自動調整輸出增益。
最后一支話筒鎖定 (LMLO)功能 － 可以使最近啟用的話筒保持開啟，直到啟用另一支話筒。
最大總線 － 可確保每個音源只有一個通道開啟，減少梳狀濾波，確保演講清晰可辨。
Intellimix?模式提供了五種不同的混音器模式預設值，包含可靠的自動混音風格（經典、平滑、極值、自定義或手動），可為具體應用快速定制混音效果。
增強的I/O支持，可提高應用靈活性和數字連接性
DB25或邏輯模塊接口型號，每個型號提供8個輸入端。
各通道直接輸出端，用于插入混音控制臺或錄音。
混音A和B輸出端，提供可選的話筒或線路電平，可連接專業擴聲系統、調音臺或錄音設備。
雙混音器操作可啟用混音A和B輸出的獨立自動混音通路，能夠通過同一組輸入生成兩個完全不同的混音。
前后面板上的輔助輸入可輕松連接至媒體播放器。
14;英寸（6.35毫米）立體聲耳機輸入端，可用于單通道和混音的監聽。
復雜的控制
通道控制旋鈕，允許對輸入通道上的增益、限幅器和EQ設置以及單軌監聽/靜音功能進行快速調節。
輸入混音控制和電平表，可在前面板實現主輸出增益和限幅器控制以及信號監控。
LED電平表燈環，顯示每個通道的輸入音頻或IntelliMix增益電。

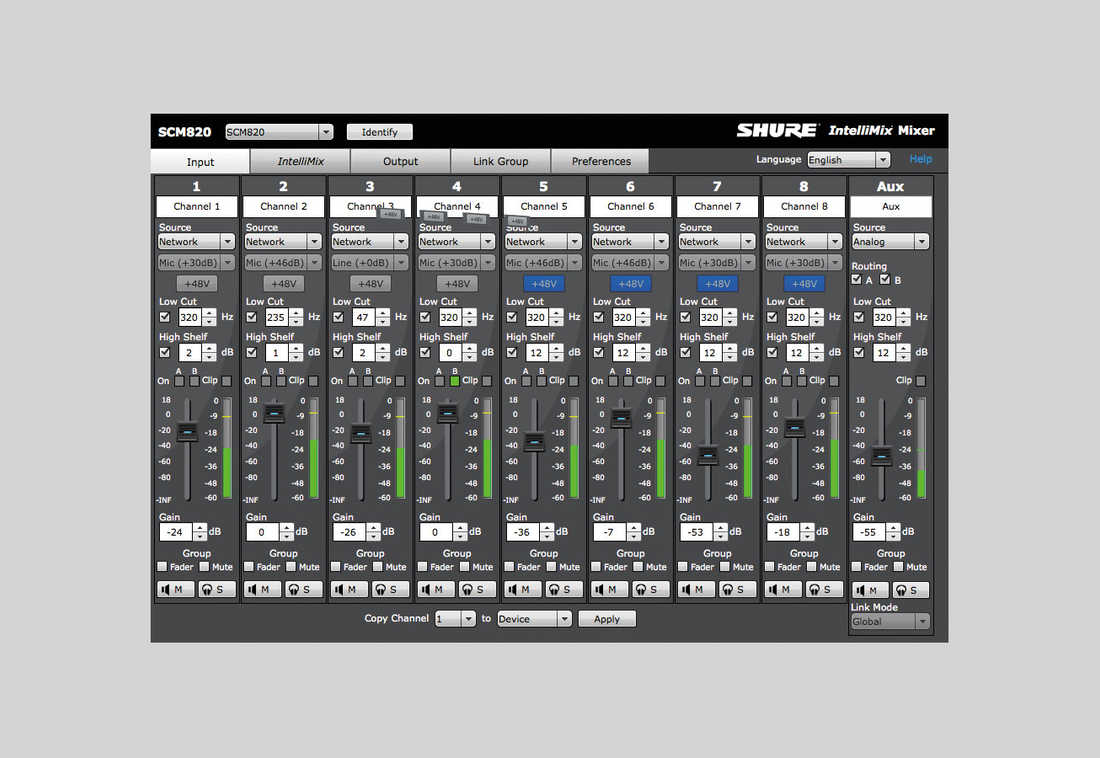

瀏覽器控制軟件,可針對所有信號和設置，提供包括綜合軟件控制、監控、通路和配置的功能，并增加了8段參量均衡。
先進的網絡
提供標準以太網或Dante?數字聯網音頻配置。
配備Dante的型號,具有以太網多通道音頻聯網功能。
提供用于標準以太網型號的Dante升級卡。
連接配備Dante的SCM820，最多可利用12臺設備組成大型自動混音器（96個音頻通道）， 兼容控制系統（AMX、Crestron）。
技術規格
動態范圍: (20Hz to 20kHz, A-加權, 典型)
模擬到模擬: 110 dB;
模擬到Dante, Dante到模擬: 113 dB重量: 5500 g
更多技術規格
電源要求: 100 to 240 V AC, 50-60 Hz, 1 A
工作溫度: -18攝氏度到 63攝氏度
模擬連接
| 結構 | 通道輸入, 混合輸出: 等效平衡 輔助輸入: 立體聲非平衡: 直接輸出: 平衡阻抗 |
| 削波電平 | 通道輸入: 線路 (+0): +20 dBV 話筒 (+26): -6 dBV 話筒 (+46): -26 dBV Aux 輸入: +10 dBV 最大輸出水平: 線路 (+0) +20 dBV 輔助 (-20): 0 dBV 話筒 (-46): -26 dBV |
| 直接輸出 | 最大輸出電平: +20dBV |
| 幻像電源 | 48 V DC, 每通道選擇, 14 mA max. |
數字信號處理
| AD/DA 轉換 | 24-bit, 48 kHz, 113 dB 動態范圍，典型值 |
| 延遲 | 單設備 (ms): 模擬到模擬: 0.51 模擬到Dante: 0.29 Dante到模擬: 0.28+TN Dante到Dante: 0.06+ TN 在連接組中 (ms): 模擬到模擬: 0.76 + 4TN 模擬到Dante: 0.54+4TN Dante到模擬: 0.53+4TN Dante到Dante: 0.31+4TN |
| 增益調節范圍 | 通道輸入, 混合輸出: -110 dB to +18 dB |
| 輸入處理 | 低切 ; 轉角: 25 Hz to 320 Hz 斜率: 12dB/倍頻 高頻柵形 - 轉角: 5 kHz 斜率: 12dB/倍頻 增益: -18 dB to +18dB |
| 輸出處理 | 低切; 轉角: 25 Hz to 20 kHz 斜率: 12dB/倍頻 增益: -18 dB to +18dB 高頻柵形 - 轉角: 25 Hz to 20 kHz 斜率: 12dB/倍頻 增益: -18 dB to +18dB 6段均衡器- 25 Hz to 20kHz, ±18dB, 帶寬: 1/70 to 4 倍頻 限幅 - 比率: 10:1 閾值: -50dBFS to -2dBFS 啟動: 0.1 ms 衰變: 100 ms |
| 網絡界面 | SCM820: 單一端口, 10/100 Mbps 以太網 SCM820-DAN: 雙端口, Gigabit 以太網, Dante 數字音頻 |
軟件
請單擊Audinate鏈接，下載Dante控制器(DVS)
http://www.audinate.com/index.php?option=com_content&view=article&id=114&Itemid=117
